Vollrollige Zylinderrollenlager

Mehrreihige Zylinderrollenlager
Einreihige Zylinderrollenlager | Zweireihige Zylinderrollenlager

Lieferprogramm

Datenblatt zum Download als PDF-Datei

Welle Bezeichnung
d
D
B
r
s
E/F
Gewicht
Tragzahlen kN
max. Drehzahl min-1
Ø

mm
mm
mm
mm
mm
mm
kg Co C Fett Öl
40 NNU6908V 40 62 40 0,6 1,8 40,85 0,50 175 82 2600 4800

NNU6008V 40 68 50 1,0 1,8 43,15 0,90 227 113 2400 4500
45 NNU6909V 45 68 40 0,6 1,8 52,35 0,60 191 87 2200 4300

NNU6009V 45 75 54 1,0 1,3 53,65 1,00 302 155 2200 4300
50 NNU6910V 50 72 40 0,6 1,8 56,15 0,60 205 91 2200 4300

NNU6010V 50 80 54 1,0 1,3 59,40 1,20 338 162 2000 4000
55 NNU6911V 55 80 45 1,0 1,1 62,20 0,80 284 127 1900 3800

NNU6011V 55 90 63 1,1 1,4 64,85 1,70 439 210 1800 3600
60 NNU6912V 60 85 45 1,0 1,1 67,00 0,90 310 133 1800 3600

NNU6012V 60 95 63 1,1 1,4 71,50 2,00 485 222 1600 3200
65 NNU6913V 65 90 45 1,0 1,1 71,75 0,90 333 139 1600 3200

NNU6013V 65 100 63 1,1 1,4 76,00 1,90 520 229 1500 3000
70 NNU6914V 70 100 54 1,0 1,3 78,45 1,40 445 188 1500 3000

NNU6014V 70 110 71 1,1 1,4 81,75 2,80 635 285 1400 2800
75 NNU6915V 75 105 54 1,0 1,3 84,20 1,50 475 195 1400 2800

NNU6015V 75 115 71 1,1 1,4 86,80 3,20 680 300 1300 2600
80 NNU6916V 80 110 54 1,0 1,3 88,00 1,60 490 200 1300 2600

NNU6016V 80 125 80 1,1 1,5 95,00 4,00 820 360 1200 2400
Welle Bezeichnung
d
D
B
r
s
E/F
Gewicht
Tragzahlen kN
max. Drehzahl min-1
Ø

mm
mm
mm
mm
mm
mm
kg Co C Fett Öl
90 NNU6918V 90 125 63 1,1 1,4 100,50 2,40 670 270 1100 2200

NNU6018V 90 140 90 1,5 1,8 105,00 5,40 1040 450 1100 2200
100 NNU6920V 100 140 71 1,1 1,4 112,25 3,50 890 350 1000 2000

NNU6020V 100 150 90 1,5 1,8 115,00 5,80 1150 480 1000 2000
110 NNU6922V 110 150 71 1,1 1,4 122,50 3,80 970 360 950 1900

NNU6022V 110 170 109 2,0 2,4 126,50 9,30 1600 630 950 1900
120 NNU6924V 120 165 80 1,1 1,5 132,00 5,30 1200 430 850 1700

NNU6024V 120 180 109 2,0 2,4 138,00 10,00 1700 660 850 1700
130 NNU6926V 130 180 90 1,5 1,8 143,50 7,20 1500 530 800 1600

NNU6026V 130 200 125 2,0 2,4 152,00 15,00 2100 850 750 1500
140 NNU6928V 140 190 90 1,5 1,8 156,25 7,50 1600 540 750 1500

NNU6028V 140 210 125 2,0 2,4 161,00 15,60 2300 870 700 1400
150 NNU6930V 150 210 109 2,0 2,4 168,25 12,00 2100 720 700 1400

NNU6030V 150 225 136 2,1 2,8 172,50 20,00 2600 1000 650 1300
160 NNU6932V 160 220 109 2,0 2,4 179,75 12,60 2200 750 650 1200

NNU6032V 160 240 145 2,1 2,9 184,00 24,00 3000 1200 600 1100
170 NNU6934V 170 230 109 2,0 2,4 187,50 13,50 2300 770 600 1100

NNU6034V 170 260 160 2,1 3,0 195,25 32,00 3600 1350 550 1000
180 NNU6936V 180 250 125 2,0 2,4 201,00 20,00 2900 1000 550 1000

NNU6036V 180 280 180 2,1 3,5 210,50 43,00 4300 1650 500 900
190 NNU6938V 190 260 125 2,0 2,4 209,75 22,00 3000 1000 550 950

NNU6038V 190 290 180 2,1 3,5 223,25 45,00 4600 1700 500 900
Welle Bezeichnung
d
D
B
r
s
E/F
Gewicht
Tragzahlen kN
max. Drehzahl min-1
Ø

mm
mm
mm
mm
mm
mm
kg Co C Fett Öl
200 NNU6940V 200 280 145 2,1 2,9 224,50 30,00 3700 1250 500 850

NNU6040V 200 310 200 2,1 4,0 232,50 57,00 5200 1950 450 800
220 NNU6944V 220 300 145 2,1 2,9 244,75 32,00 4000 1350 450 800

NNU6044V 220 340 218 3,0 4,3 252,50 75,00 6300 2300 430 750
240 NNU6948V 240 320 145 2,1 2,9 265,25 33,00 4300 1400 400 700

NNU6048V 240 360 218 3,0 4,4 275,50 80,00 6800 2400 370 650
260 NNU6952V 260 360 180 2,1 3,5 293,25 58,00 6000 1950 360 640

NNU6052V 260 400 250 4,0 4,6 303,50 120,00 8700 3100 350 600






280 NNU6956V 280 380 180 2,1 3,5 312,50 61,00 6400 2000 340 600

NNU6056V 280 420 250 4,0 4,6 321,50 125,00 9200 3200 320 550
300 NNU6960V 300 420 218 3,0 3,8 336,50 96,00 8300 2700 320 560

NNU6060V 300 460 290 4,0 5,6 347,00 180,00 11300 4000 300 530
320 NNU6964V 320 440 218 3,0 3,8 359,50 100,00 9000 2800 300 520

NNU6064V 320 480 290 4,0 5,6 367,00 190,00 12500 4100 280 500
340 NNU6968V 340 460 218 3,0 3,8 374,70 108,00 9300 2800 280 500

NNU6068V 340 520 325 5,0 6,5 391,50 260,00 14500 4900 260 470
360 NNU6972V 360 480 218 3,0 3,8 397,60 112,00 10000 3000 260 480

NNU6072V 360 540 325 5,0 6,5 413,00 270,00 16000 5200 240 450
380 NNU6976V 380 520 250 4,0 4,9 419,20 163,00 12000 3600 240 450

NNU6076V 380 560 325 5,0 6,5 436,00 280,00 17500 5600 240 450
400 NNU6980V 400 540 250 4,0 5,0 445,90 170,00 13000 3800 240 450

NNU6080V 400 600 355 5,0 6,0 459,00 365,00 19000 6200 220 420
Welle Bezeichnung
d
D
B
r
s
E/F
Gewicht
Tragzahlen kN
max. Drehzahl min-1
Ø

mm
mm
mm
mm
mm
mm
kg Co C Fett Öl
420 NNU6984V 420 560 250 4,0 5,0 463,70 175,00 14000 3900 220 430

NNU6084V 420 620 355 5,0 6,0 485,00 380,00 20000 6400 200 400
440 NNU6988V 440 600 290 4,0 5,6 489,00 245,00 16000 4800 220 420

NNU6088V 440 650 375 6,0 7,0 509,00 440,00 22000 7000 200 400
Welle Bezeichnung
d
D
B
r
s
E/F
Gewicht
Tragzahl kN
max. Drehzahl min-1
Ø

mm
mm
mm
mm
mm
mm
kg Co C Fett Öl
40 NNU6908V 40 62 40 0,6 1,8 40,85 0,50 175 82 2600 4800

NNU6008V 40 68 50 1,0 1,8 43,15 0,90 227 113 2400 4500
45 NNU6909V 45 68 40 0,6 1,8 52,35 0,60 191 87 2200 4300

NNU6009V 45 75 54 1,0 1,3 53,65 1,00 302 155 2200 4300
50 NNU6910V 50 72 40 0,6 1,8 56,15 0,60 205 91 2200 4300

NNU6010V 50 80 54 1,0 1,3 59,40 1,20 338 162 2000 4000
55 NNU6911V 55 80 45 1,0 1,1 62,20 0,80 284 127 1900 3800

NNU6011V 55 90 63 1,1 1,4 64,85 1,70 439 210 1800 3600
60 NNU6912V 60 85 45 1,0 1,1 67,00 0,90 310 133 1800 3600

NNU6012V 60 95 63 1,1 1,4 71,50 2,00 485 222 1600 3200
65 NNU6913V 65 90 45 1,0 1,1 71,75 0,90 333 139 1600 3200

NNU6013V 65 100 63 1,1 1,4 76,00 1,90 520 229 1500 3000
70 NNU6914V 70 100 54 1,0 1,3 78,45 1,40 445 188 1500 3000

NNU6014V 70 110 71 1,1 1,4 81,75 2,80 635 285 1400 2800
75 NNU6915V 75 105 54 1,0 1,3 84,20 1,50 475 195 1400 2800

NNU6015V 75 115 71 1,1 1,4 86,80 3,20 680 300 1300 2600
80 NNU6916V 80 110 54 1,0 1,3 88,00 1,60 490 200 1300 2600

NNU6016V 80 125 80 1,1 1,5 95,00 4,00 820 360 1200 2400
Welle Bezeichnung
d
D
B
r
s
E/F
Gewicht
Tragzahl kN
max. Drehzahl min-1
Ø

mm
mm
mm
mm
mm
mm
kg Co C Fett Öl
90 NNU6918V 90 125 63 1,1 1,4 100,50 2,40 670 270 1100 2200

NNU6018V 90 140 90 1,5 1,8 105,00 5,40 1040 450 1100 2200
100 NNU6920V 100 140 71 1,1 1,4 112,25 3,50 890 350 1000 2000

NNU6020V 100 150 90 1,5 1,8 115,00 5,80 1150 480 1000 2000
110 NNU6922V 110 150 71 1,1 1,4 122,50 3,80 970 360 950 1900

NNU6022V 110 170 109 2,0 2,4 126,50 9,30 1600 630 950 1900
120 NNU6924V 120 165 80 1,1 1,5 132,00 5,30 1200 430 850 1700

NNU6024V 120 180 109 2,0 2,4 138,00 10,00 1700 660 850 1700
130 NNU6926V 130 180 90 1,5 1,8 143,50 7,20 1500 530 800 1600

NNU6026V 130 200 125 2,0 2,4 152,00 15,00 2100 850 750 1500
140 NNU6928V 140 190 90 1,5 1,8 156,25 7,50 1600 540 750 1500

NNU6028V 140 210 125 2,0 2,4 161,00 15,60 2300 870 700 1400
150 NNU6930V 150 210 109 2,0 2,4 168,25 12,00 2100 720 700 1400

NNU6030V 150 225 136 2,1 2,8 172,50 20,00 2600 1000 650 1300
160 NNU6932V 160 220 109 2,0 2,4 179,75 12,60 2200 750 650 1200

NNU6032V 160 240 145 2,1 2,9 184,00 24,00 3000 1200 600 1100
170 NNU6934V 170 230 109 2,0 2,4 187,50 13,50 2300 770 600 1100

NNU6034V 170 260 160 2,1 3,0 195,25 32,00 3600 1350 550 1000
180 NNU6936V 180 250 125 2,0 2,4 201,00 20,00 2900 1000 550 1000

NNU6036V 180 280 180 2,1 3,5 210,50 43,00 4300 1650 500 900
190 NNU6938V 190 260 125 2,0 2,4 209,75 22,00 3000 1000 550 950

NNU6038V 190 290 180 2,1 3,5 223,25 45,00 4600 1700 500 900
Welle Bezeichnung
d
D
B
r
s
E/F
Gewicht
Tragzahl kN
max. Drehzahl min-1
Ø

mm
mm
mm
mm
mm
mm
kg Co C Fett Öl
200 NNU6940V 200 280 145 2,1 2,9 224,50 30,00 3700 1250 500 850

NNU6040V 200 310 200 2,1 4,0 232,50 57,00 5200 1950 450 800
220 NNU6944V 220 300 145 2,1 2,9 244,75 32,00 4000 1350 450 800

NNU6044V 220 340 218 3,0 4,3 252,50 75,00 6300 2300 430 750
240 NNU6948V 240 320 145 2,1 2,9 265,25 33,00 4300 1400 400 700

NNU6048V 240 360 218 3,0 4,4 275,50 80,00 6800 2400 370 650
260 NNU6952V 260 360 180 2,1 3,5 293,25 58,00 6000 1950 360 640

NNU6052V 260 400 250 4,0 4,6 303,50 120,00 8700 3100 350 600






280 NNU6956V 280 380 180 2,1 3,5 312,50 61,00 6400 2000 340 600

NNU6056V 280 420 250 4,0 4,6 321,50 125,00 9200 3200 320 550
300 NNU6960V 300 420 218 3,0 3,8 336,50 96,00 8300 2700 320 560

NNU6060V 300 460 290 4,0 5,6 347,00 180,00 11300 4000 300 530
320 NNU6964V 320 440 218 3,0 3,8 359,50 100,00 9000 2800 300 520

NNU6064V 320 480 290 4,0 5,6 367,00 190,00 12500 4100 280 500
340 NNU6968V 340 460 218 3,0 3,8 374,70 108,00 9300 2800 280 500

NNU6068V 340 520 325 5,0 6,5 391,50 260,00 14500 4900 260 470
360 NNU6972V 360 480 218 3,0 3,8 397,60 112,00 10000 3000 260 480

NNU6072V 360 540 325 5,0 6,5 413,00 270,00 16000 5200 240 450
380 NNU6976V 380 520 250 4,0 4,9 419,20 163,00 12000 3600 240 450

NNU6076V 380 560 325 5,0 6,5 436,00 280,00 17500 5600 240 450
400 NNU6980V 400 540 250 4,0 5,0 445,90 170,00 13000 3800 240 450

NNU6080V 400 600 355 5,0 6,0 459,00 365,00 19000 6200 220 420
Welle Bezeichnung
d
D
B
r
s
E/F
Gewicht
Tragzahl kN
max. Drehzahl min-1
Ø

mm
mm
mm
mm
mm
mm
kg Co C Fett Öl
420 NNU6984V 420 560 250 4,0 5,0 463,70 175,00 14000 3900 220 430

NNU6084V 420 620 355 5,0 6,0 485,00 380,00 20000 6400 200 400
440 NNU6988V 440 600 290 4,0 5,6 489,00 245,00 16000 4800 220 420

NNU6088V 440 650 375 6,0 7,0 509,00 440,00 22000 7000 200 400

Zusätzliche Informationen

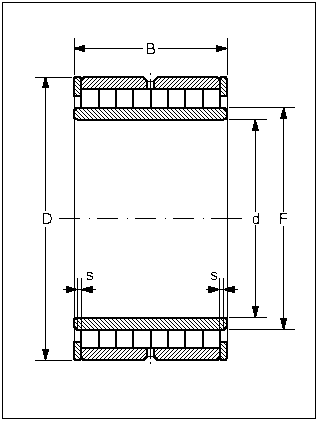

Bauform:

Bauform
NNU69..V
NNU60..V
